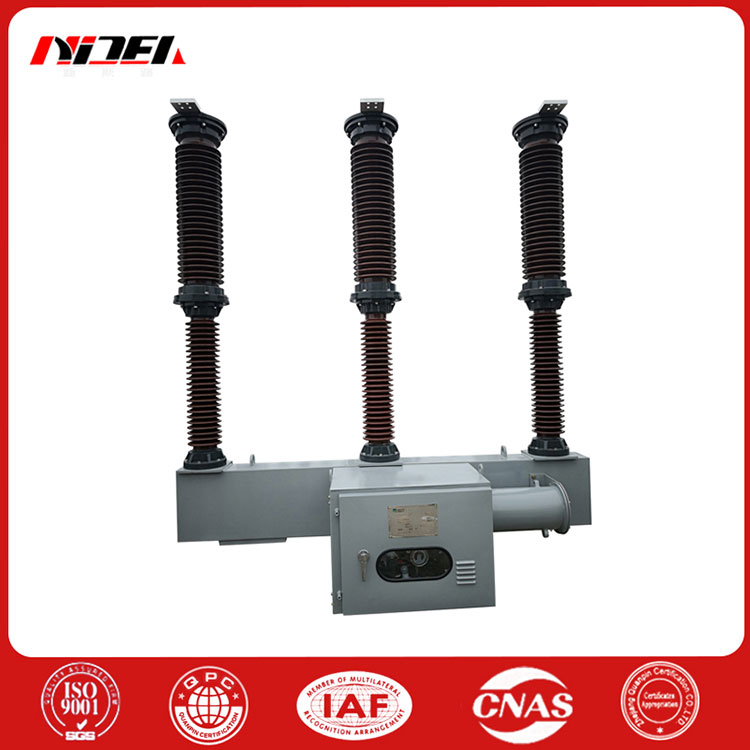

Disjoncteur CA haute tension à pilier en céramique
En tant que fabricant professionnel et de haute qualité de disjoncteurs CA haute tension à pilier en céramique, vous pouvez être assuré d'acheter des disjoncteurs CA haute tension à pilier en céramique dans notre usine. Nous vous fournirons le meilleur service après-vente et une livraison rapide.
Le disjoncteur CA haute tension à pilier en céramique est équipé d'un mécanisme de commande à ressort CT20, adopte le principe d'extinction automatique de l'arc et possède une structure à coupure unique. Les trois pôles de chaque disjoncteur sont installés sur un châssis pour réaliser une liaison mécanique triphasée via un mécanisme de transmission. La commande électrique peut réaliser un fonctionnement à distance et local.
Principaux paramètres techniques du produit
Article n° LW36-72.5
1 Tension nominale kV72,5
2 Courant nominal A 1250 3150
3 Courant assigné de coupure en court-circuit kA 31,5
4 Courant assigné de tenue de courte durée kA31,5 (4s)
5 Courant assigné de crête kA 80
6 Tension assignée de tenue aux chocs de foudre coupure kV 350+60 à la terre 350
7 Tension de tenue à la fréquence industrielle pendant 1 min coupure kV 160+42 à la terre 160
8 Mécanisme modèle CT20 mécanisme de commande à ressort
Caractéristiques de performance du produit du disjoncteur CA haute tension à pilier en céramique
1Excellentes performances de rupture
2Longue durée de vie électrique
3 Performances d'isolation fiables
4Longue durée de vie mécanique
5Fonctionnement sûr et fiable, faible charge de travail de maintenance
Disjoncteur AC haute tension à pilier en céramique principaux paramètres techniques
| Tension nominale | NOM | NUITTV | LW36-72.5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||
| 66 | 126/145 | 252 | 252 | ||||||||||
| Fréquence nominale | Hz | 50 | 50 | 50 | 50 | ||||||||
| Courant nominal | A | 125 031 504 000 | 20 003 150 | 4000 | 31 504 000 | ||||||||
| Courant de coupure nominal | kA | 25,31,5 | 40/31,5 | 40 | 50 | ||||||||
| Courant de fermeture nominal | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Courant et durée assignés de tenue de courte durée | kA | 31,5(4s) | 40(4s)/31,5(4s) | 40(4s) | 50(4s) | ||||||||
| Courant de tenue de crête assigné | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Courant de coupure de défaut en zone proche | kA | lex 90%le x75% | |||||||||||
| Courant de coupure nominal décalé | kA | lex 25 % | |||||||||||
| Distance d'isolement | cm/kV | 3.1 | 2.5,3.1 | ||||||||||
| Casser | kV | 160+42 | 315 | 395+145 | |||||||||
| Essai à sec | À la terre | kV | 160 | 275 | 460 | ||||||||
| Tension de tenue à la fréquence industrielle pendant 1 minute | Entre électrodes | kV | 160 | 275 | tous | - | |||||||
| Tension de tenue à la fréquence industrielle pendant 1 minute | Casser | kV | 160+42 | 275 | 395+145 | ||||||||
| Essai humide | À la terre | kV | 160 | 275 | 460 | ||||||||
| Entre électrodes | kV | 160 | 275 | 一 | 一 | ||||||||
| Casser | kV | 410 | 650/750 | 950+206 | |||||||||
| Tension assignée de tenue aux chocs de foudre | À la terre | kV | 350 | 550/650 | 1050 | ||||||||
| Entre électrodes | kV | 350 | 550/650 | 一 | - | ||||||||
| Tension de tenue à la fréquence de puissance de pression nulle de 5 minutes | Tension de tenue à la fréquence de puissance de pression nulle de 5 minutes | kV | 84 | 95/124 | 189 | 189 | |||||||
| Heure de fermeture | Heure de fermeture | MS | <150 | w150 | 50 | w100 | |||||||
| Heure d'ouverture | Heure d'ouverture | MS | w30 | w30 | w30 | w25 | |||||||
| Temps de pause | Temps de pause | MS | w60 | w60 | w60 | w60 | |||||||
| Heures de fermeture et d'ouverture | Heures de fermeture et d'ouverture | MS | 40-60 | 40-60 | 50-70 | 40-60 | |||||||
| Différence de temps de fonctionnement | Différence de temps de fonctionnement | Séparation | MS | w2 | w2 | w2 | w2 | ||||||
| Inter-pôle | Inter-pôle | combinaison | MS | w4 | |||||||||
| Cycle nominal de réenclenchement | Cycle nominal de réenclenchement | 0,3s--180s-O-0,3S-CO- 180s-CO | |||||||||||
| Pression nominale du gaz | Pression nominale du gaz | MPa | 0,5;0,4 | 0.5 | 0.6 | 0.6 | |||||||
| Alarme gaz SF6/pression de verrouillage | Alarme gaz SF6/pression de verrouillage | MPa | 0,45/0,40,0,35/0,30 | 0,45/0,40 | 0,55/0,50 | 0,55/0,50 | |||||||
| NUIT | LW36-72.5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||||
| % | w0,5 | 1w0.5 | w0,5 | wO.5 | |||||||||
| 个 | 1 | 1 | 1 | 1 | |||||||||
| 次 | 3000 | 3000 | 3000 | 3000 | |||||||||
| N | 790 | 1250 | 1500 | 1500 | |||||||||
| N | 750 | 750 | 1000 | 1000 | |||||||||
| N | 750 | 1000 | 1250 | 1250 | |||||||||
| MQ | W50 | w45 | w45 | w42 | |||||||||
| Mécanisme de commande à ressort | Mécanisme de commande à ressort构 | Mécanisme à ressort ou mécanisme hydraulique | Hydraulique ou pneumatique | ||||||||||
| kilos | 4 | 6 | 30 | 30 | |||||||||
| kilos | 1000 | 1400 | 3500 | 4000/4500 | |||||||||
| GB/T1984.IEC60056 | |||||||||||||
