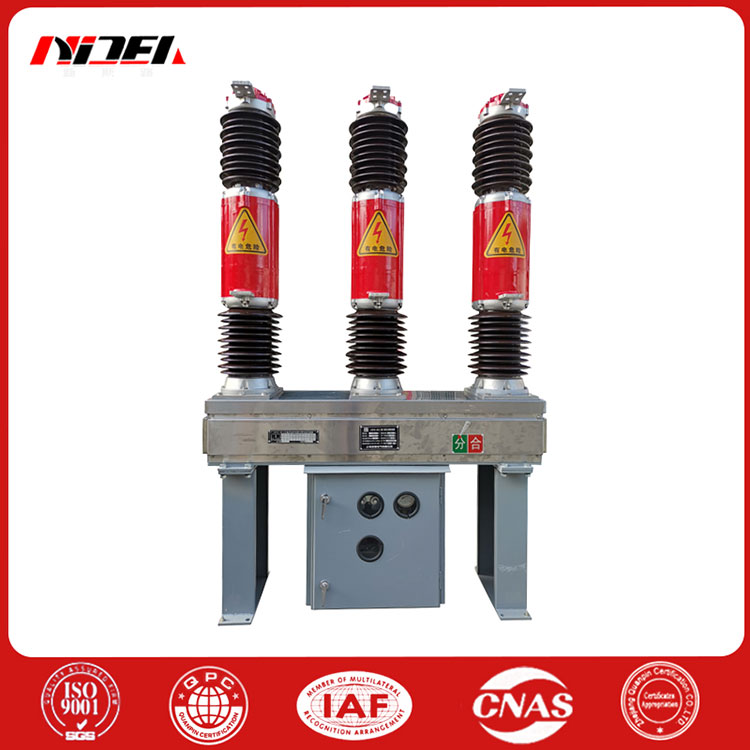

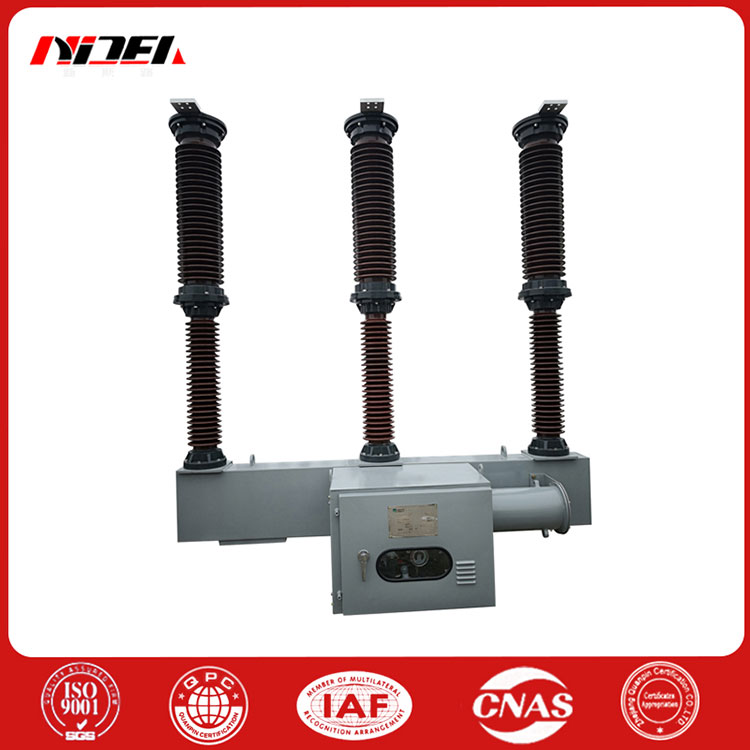

Disjoncteur extérieur haute tension AC SF6

Le disjoncteur haute tension AC SF6 extérieur LWD-252/4000-50 est un produit extérieur, adapté aux réseaux électriques AC 50 Hz, tension maximale 252 kV avec une altitude ne dépassant pas 2 000 mètres et une température ambiante d'au moins -30 °C. , et un niveau de pollution ne dépassant pas IV. Il est utilisé pour couper le courant nominal, le courant de défaut ou la ligne de conversion afin d'obtenir le contrôle et la protection du système électrique. Il peut également être utilisé comme disjoncteur de connexion.

Ce produit utilise le gaz SF6 comme moyen d'extinction d'arc et d'isolation, adopte la technologie internationale d'extinction d'arc auto-énergétique la plus avancée et est équipé d'un nouveau mécanisme de commande à ressort. Il présente les caractéristiques d'une longue durée de vie électrique, d'une faible puissance de fonctionnement, d'un faible bruit et d'une fiabilité élevée. Il a une structure simple, une petite taille et un long cycle de maintenance. Dans le processus actuel où les équipements électriques tendent à être sans huile et à grande capacité, ils peuvent remplacer complètement les produits importés du même type.

Caractéristiques structurelles

Le disjoncteur extérieur haute tension AC SF6 adopte une structure triphasée à colonne en porcelaine à coupure unique, chaque phase est équipée d'un mécanisme de commande à ressort et les trois phases sont liées électriquement, de sorte que l'apparence est nouvelle et exquise. Le disjoncteur utilise du gaz SF6 comme moyen d'isolation et d'extinction d'arc, et utilise un relais de densité de type pointeur pour surveiller la progression de sa pression et de sa densité. Grâce au principe d'extinction automatique de l'arc, une fois le système de mouvement du disjoncteur optimisé, l'efficacité mécanique est efficacement améliorée et le travail de fonctionnement est minimisé.

Excellentes performances de coupure et longue durée de vie électrique.

Chaque pôle du disjoncteur haute tension AC SF6 extérieur est installé sur un boîtier de mécanisme installé au centre du pied. Il y a des mécanismes de commande à ressort et des unités de commande électriques dans la boîte. La tige de sortie du mécanisme est reliée au bras de manivelle. La surface du support du boîtier de mécanisme adopte un processus de galvanisation à chaud, les fixations sont galvanisées à chaud et le boîtier du boîtier de mécanisme est en acier inoxydable. Le produit présente donc une excellente résistance à la corrosion. Haute fiabilité mécanique et peut être utilisé fréquemment.

En raison de la résistance d'isolation élevée inhérente au gaz hexafluorure de soufre et du mouvement de contact optimal du disjoncteur, le disjoncteur coupe le courant capacitif sans réallumage.

Le niveau d'isolation externe est élevé, l'isolation externe est conçue avec une grande ligne de fuite et la résistance à la pollution est excellente.

Forte capacité de charge de courant : le test d'augmentation de la température est effectué à 1,2 fois le courant nominal de 4 000 A, et il y a encore une grande marge pour l'augmentation de la température à chaque point.

L'apparence générale et la structure du produit sont compactes, l'installation et le débogage sur site sont pratiques et la charge de travail de maintenance est faible.

Disjoncteur AC SF6 haute tension extérieur Paramètres techniques

Disjoncteur extérieur haute tension AC SF6 Principaux paramètres techniques

1. Poids M : 4 500 kg (avec gaz) ; poids total du gaz : 24 kg.

2. Charge de base : statique 4 500 kg (trois pôles) ; 1500kg (par poteau) ; direction horizontale dynamique F : 2500 kg ; direction verticale (vers le haut) 3 500 kg ; direction verticale (vers le bas) 6000kgo

3. La planéité de la surface du béton ne dépasse pas 1,5 mm.

4. Le trou d'installation pour connecter le terminal à la ligne primaire est percé sur place selon les besoins de l'utilisateur. Le matériau du terminal est un alliage d'aluminium 2A12-T4O
