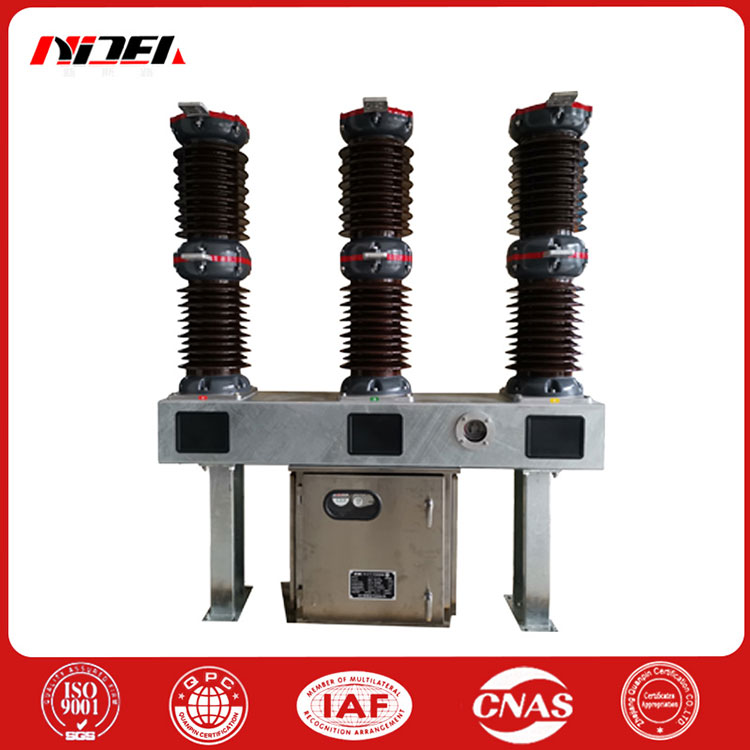

Disjoncteur à réservoir mort AC SF6 haute tension

Le disjoncteur à réservoir mort haute tension AC SF6 intègre le disjoncteur et le transformateur de courant, et la chambre d'isolation est installée horizontalement dans la coque en alliage d'aluminium mise à la terre. Il est équipé d'un mécanisme de commande à ressort CT26. Il utilise moins de pièces, a une disposition simple et compacte, est robuste et durable dans son ensemble, répond aux exigences des interrupteurs sans huile, possède d'excellentes propriétés mécaniques et une grande fiabilité. Toutes les pièces importantes sont traitées par des équipements CNC et des centres d'usinage, et les roulements sont des roulements de marque internationale importés (tels que IKO, INA, SKF, etc.), avec une durée de vie mécanique allant jusqu'à 10 000 fois. Il convient aux appareillages haute tension extérieurs triphasés AC 50 Hz et peut être utilisé pour le contrôle et la protection des systèmes de transmission et de transformation de puissance de 72,5 (126) kV ; il peut également être utilisé pour les disjoncteurs de contact et pour l'ouverture et la fermeture des batteries de condensateurs.

Structure du produit

Le disjoncteur à réservoir mort haute tension ac SF6 adopte une structure triphasée à colonne en porcelaine à coupure unique, et les trois phases sont équipées d'un mécanisme de commande à ressort, disposé centralement et entraîné en trois phases, de sorte que l'apparence est nouvelle et exquise. Le disjoncteur utilise du gaz SF6 comme moyen d'isolation et d'extinction d'arc. Pendant le fonctionnement, le gaz SF6 tripolaire du disjoncteur est connecté et la progression de la pression et de la densité est surveillée par un relais de densité de type pointeur. Puisque le principe d'extinction d'arc auto-énergétique est adopté et que le système de mouvement du disjoncteur est optimisé, l'efficacité mécanique est efficacement améliorée.

Caractéristiques du produit

1. Excellentes performances de rupture et longue durée de vie électrique ;

2. Le cadre de montage et le support sont constitués de plaques d'acier de haute qualité pliées dans leur ensemble. Le traitement de surface est entièrement galvanisé à chaud. Toutes les fixations exposées sont fabriquées à partir de matériaux à haute résistance et des pièces standard galvanisées à chaud ou en acier inoxydable sont utilisées. La coque du boîtier du mécanisme est en acier inoxydable, le produit présente donc une excellente résistance à la corrosion ;

3. Fiabilité mécanique élevée et peut être utilisé fréquemment ;

4. En raison de la force d'isolation élevée inhérente au gaz hexafluorure de soufre et du mouvement de contact optimal du disjoncteur, le disjoncteur coupe le courant capacitif sans réallumage ;

5. Le niveau d'isolation externe est élevé, l'isolation externe est conçue avec une grande ligne de fuite, la distance de fuite est de &31 mm/kV et la résistance à la pollution est excellente. Il peut également fonctionner en toute sécurité dans des environnements difficiles ;

6. Forte capacité de transport de courant : le test d'augmentation de la température est effectué à 1,2 fois le courant nominal de 3 150 A, soit 3 780 A, et il existe encore une grande marge d'augmentation de la température à chaque point ;

7. L'apparence générale et la structure du produit sont compactes, et l'installation et le débogage sur site sont pratiques, avec une faible charge de travail de maintenance.

Paramètres techniques

Les réglages mécaniques pour les produits de disjoncteur à réservoir mort SF6 ca haute tension sont indiqués dans le tableau ci-dessous.

Disjoncteur à réservoir mort haute tension ac SF6 Principaux paramètres techniques

Remarque : L'isolation extérieure est corrigée en fonction du facteur de correction d'altitude K : 2000 m d'altitude, K = 1,13 ; 3000m d'altitude, K = 1,28
