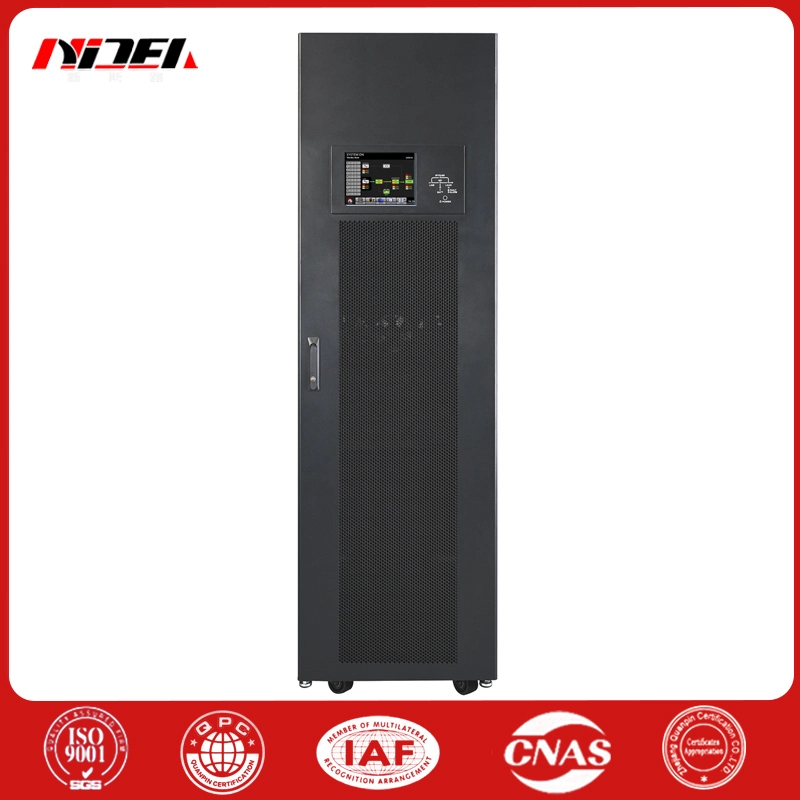

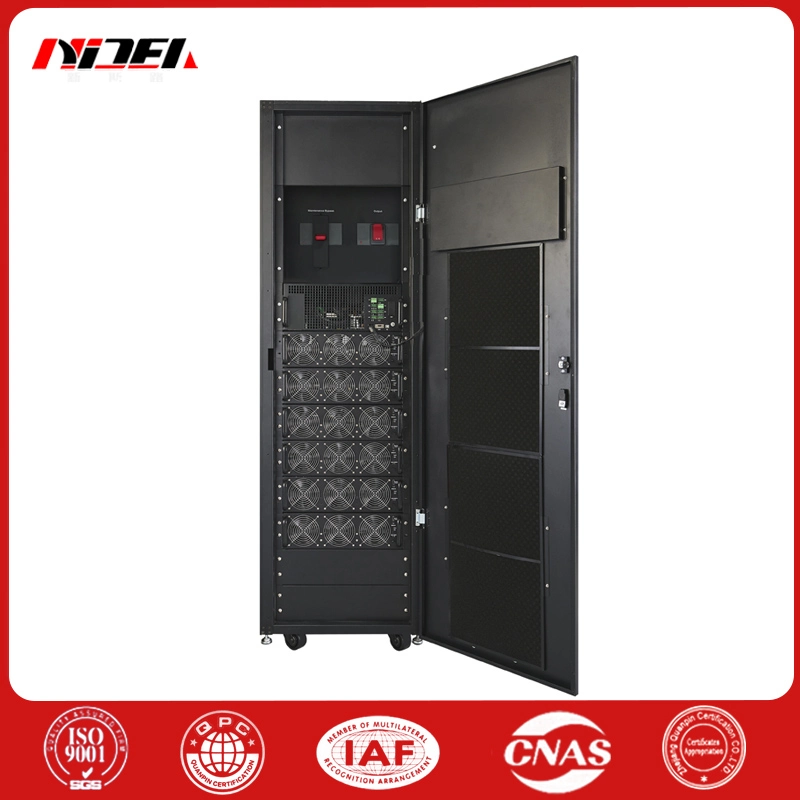

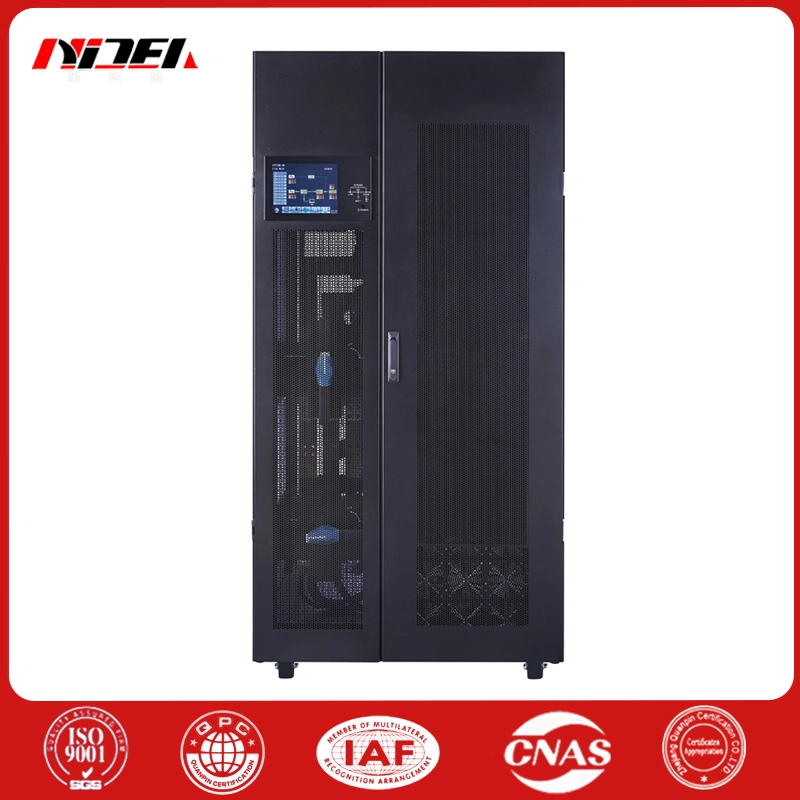

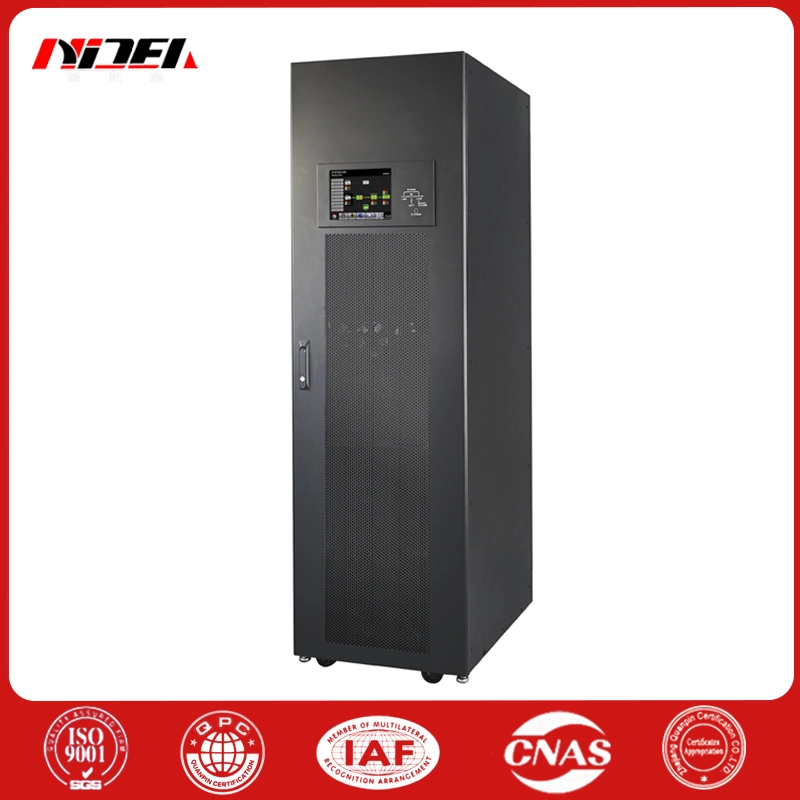

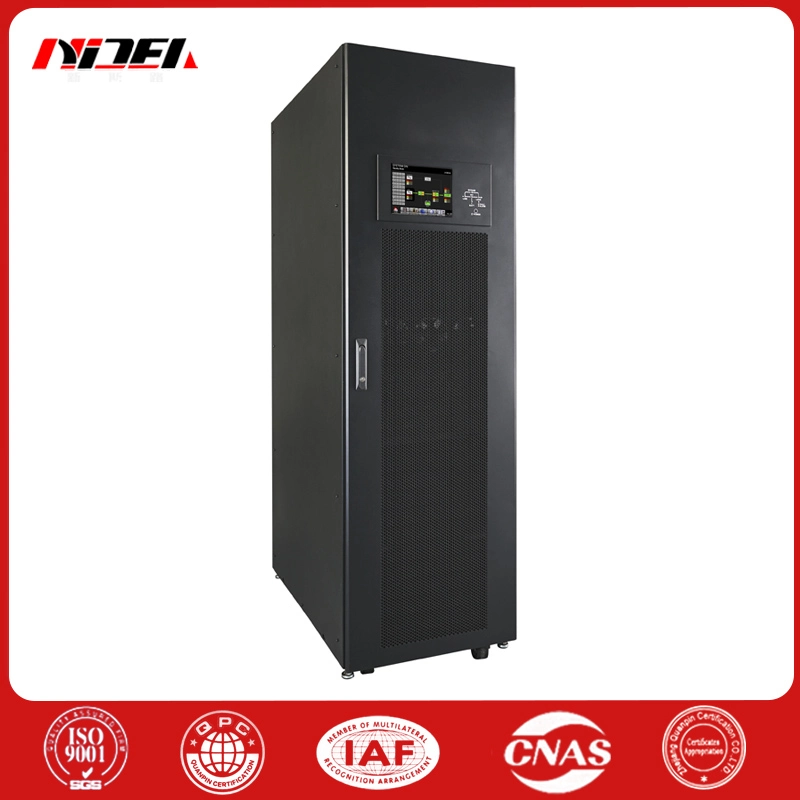

Onduleur modulaire N+X

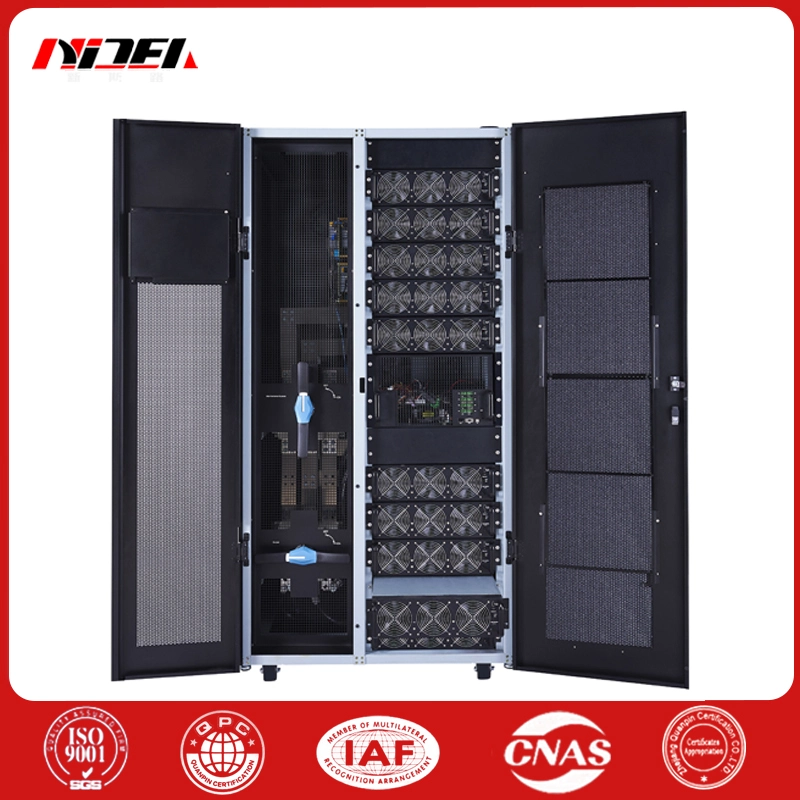

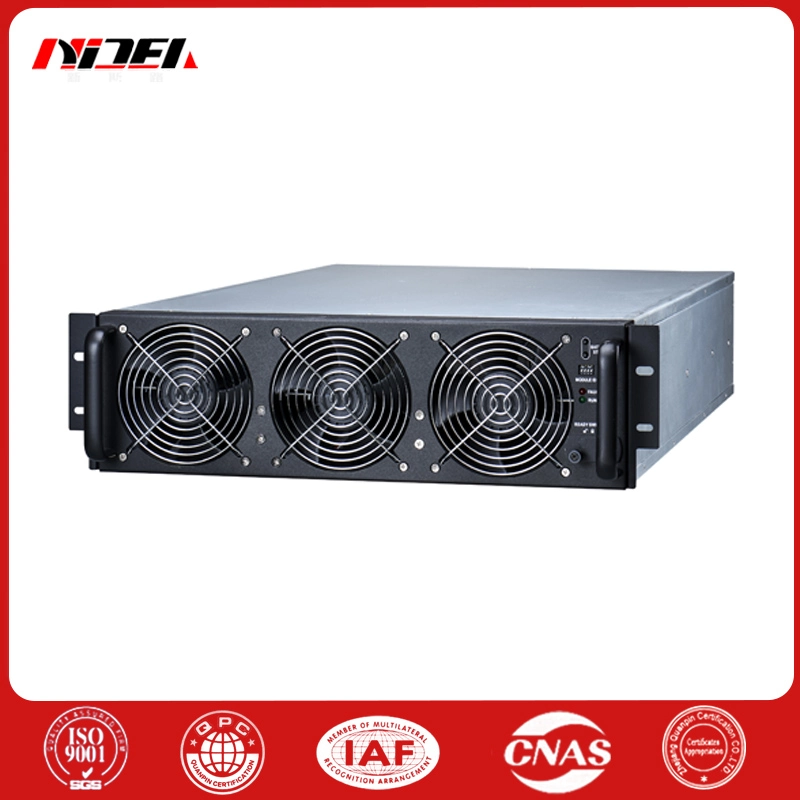

UPS modulaire N+X, module d'alimentation 20/30KVA/3U, armoire unique prenant en charge jusqu'à 10 alimentations modules en parallèle jusqu'à 300KVA, des armoires simples peuvent être connectées en parallèle jusqu'à 4, et la puissance maximale est de 1200KVA. Chaque module d'alimentation dispose d'un Unité de contrôle DSP. Une fois qu'un module d'alimentation tombe en panne, il se déconnectera automatiquement du système et le système peut continuer à fonctionner.

L'onduleur modulaire utilise une double conversion en ligne Structure, y compris redresseur, onduleur, chargeur, circuit de commande, entrée et disjoncteur de sortie et de connecteur de batterie. Compensation du facteur de puissance d'entrée, etc. Tous les modules peuvent être échangés à chaud en ligne pour fournir le plus haut niveau de disponibilité et maintenabilité.

Une panne du module de commande n'affectera pas le fonctionnement normal du système. Le module de contrôle peut être remplacé en ligne avec hot-swap, et la connexion parallèle du module d'alimentation est également géré de manière centralisée par le module de contrôle. Il fonctionne selon le système unifié paramètres parallèles. Une panne du module d'alimentation peut automatiquement quitter le parallèle système sans causer de dommages à l’ensemble du système parallèle.

Le système UPS modulaire utilise un module de contournement statique et n'utilise pas plusieurs structures de contournement statique pour éviter les dommages de surcharge causés par un courant irrégulier de plusieurs contournements lorsque passer au contournement. La précision de la tension de sortie du module parallèle la connexion est de ± 1 % et le courant de circulation parallèle est < 1 %.

Le module de bypass statique contient uniquement le interrupteur statique du bypass, mais pas l'interrupteur statique du circuit principal sortir. Par conséquent, lors du remplacement du module de bypass statique, cela n'entraînera pas le système doit être mis hors tension ou commuté en bypass de maintenance manuelle. En ligne le remplacement à chaud peut être réalisé en mode batterie.

Caractéristiques et avantages de N+X Onduleur modulaire :

L'onduleur modulaire N+X présente un rendement global élevé, le rendement le plus élevé atteignant supérieur à 96 % et l'efficacité du système est supérieure à 95 % lorsque la charge est supérieure à 30 % ;

Il prend en charge la veille intelligente du module fonction, qui peut améliorer l'efficacité globale dans des conditions de charge légère ;

Tension et fréquence d'entrée ultra-larges plage, large plage de tension d'entrée : 138-485 V ;

Large plage de fréquence d'entrée: 40-70HZ, s'adapter à l'environnement difficile du réseau électrique et prolonger la durée de vie de la batterie ;

Le nombre de piles est réglable, prenant en charge 30 à 40 batteries. En cas de panne de batterie, après avoir retiré le Batterie défectueuse, les batteries restantes peuvent continuer à fournir de l'alimentation de secours pour le système:

Conception de pièces de rechange modulaires et redondantes de l'onduleur modulaire N+X, sans point de défaillance unique ;

Tous les modules d'alimentation prennent en charge le remplacement à chaud en ligne, facile à étendre et à entretenir, toute l'alimentation de la machine, le ventilateur et l'important les signaux de communication adoptent une conception redondante, une fiabilité plus élevée ;

La sortie PF peut atteindre 1, 11% de charge en plus que l'UPS traditionnel ;

Contrôle distribué + centralisé Programmation, le DSP dans le module d'alimentation est responsable du contrôle, de l'énergie l'unité de contrôle ECM est responsable de la planification, du découplage fonctionnel, de la réduction complexité logique ;

Conception de dérivation centralisée, module de dérivation Contrôle DSP indépendant intégré, maintenance enfichable

Remplacement, forte résistance aux chocs, éviter le déséquilibre d'impédance entre plusieurs contournements statiques de faible puissance provoquant courant irrégulier.

Champ d'application de l'onduleur modulaire N+X :

Appliqué à IDC (Internet Data Center), centre de calcul de données modulaire, FAI (Fournisseur d'Accès Internet), télécommunications, etc

Veuillez nous contacter pour plus de détails Informations, nous vous fournirons des documents techniques plus détaillés et des devis satisfaisants.
