Problèmes communs de l'écran DC

Le panneau DC est un appareil important pour fournir une alimentation CC stable dans le système d'alimentation. Il est largement utilisé dans les sous-stations, les centrales électriques, les entreprises industrielles et d'autres endroits de contrôle, de protection et de circuits de signal. Les questions suivantes sont fréquemment posées (FAQ) sur le panneau DC et les réponses détaillées:

I. Concepts de base

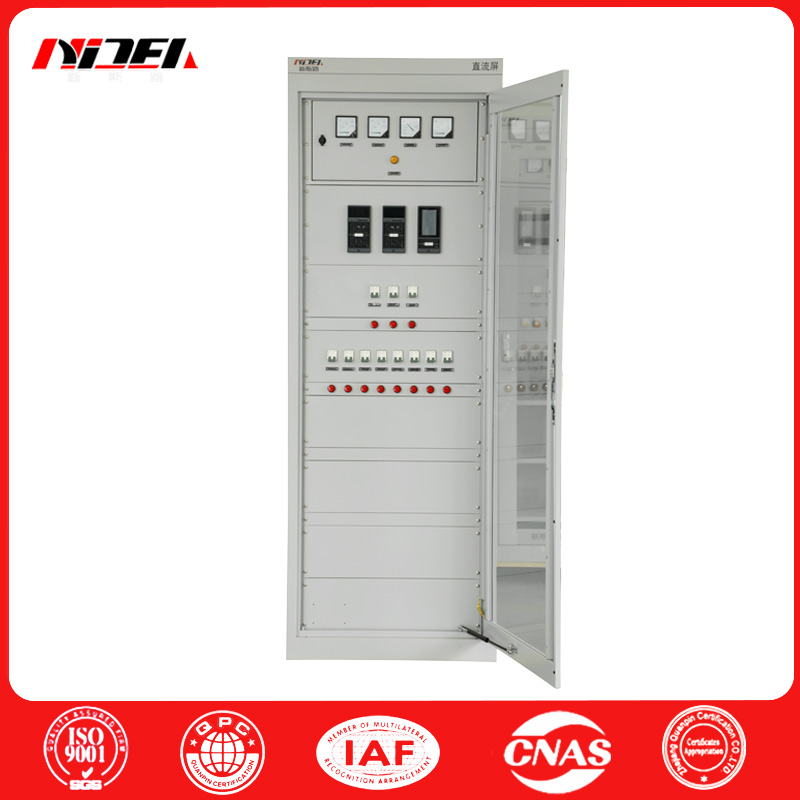

1. Qu'est-ce qu'un panneau DC?

Le panneau DC est un ensemble complet d'équipements qui convertit la puissance CA en puissance CC stable et peut réaliser des fonctions de charge, de décharge, de surveillance et de protection. Il est principalement composé de modules de redresseur, de batteries, de systèmes de surveillance, de commutateurs d'alimentation, etc., et fournit une alimentation CC fiable pour le mécanisme de fonctionnement des commutateurs à haute tension, des dispositifs de protection des relais, des équipements d'automatisation, etc.

2. Quelle est la fonction centrale du panneau DC?

 PROFIDER ALIMENTATION ALIMENTALE INTERRIBLE: Lorsque l'alimentation CA est interrompue, la batterie est déchargée immédiatement pour assurer le fonctionnement normal de la charge CC (telle que le fonctionnement du disjoncteur, le dispositif de protection) et éviter l'expansion des accidents du système d'alimentation.

 Sortie de tension instable: la puissance CA est rectifiée enPower DCà travers le module du redresseur, et la tension de sortie est stabilisée pour répondre aux exigences de tension de différentes charges (généralement 110 V ou 220 V).

 Montoire et protection: surveillance en temps réel de l'état de la batterie, de la tension de sortie et du courant, l'entrée CA et d'autres paramètres, alarmez automatiquement ou commutateur en mode de fonctionnement lorsque des anomalies se produisent (comme le passage à l'alimentation de la batterie lorsque l'alimentation AC est perdue).

Ii Structure et composants

1. Quels sont les principaux composants du panneau DC?

 Module RECTIFIER: convertit la puissance AC en puissance DC. Il s'agit du composant de conversion de puissance de base du panneau DC. Il adopte généralement la conception modulaire et prend en charge la sauvegarde redondante N + 1.

 Pack de batteaux: périphérique de stockage d'énergie qui fournit de l'énergie lorsque l'alimentation CA est désactivée. Le type commun est la batterie de plomb-acide scellée contrôlée par soupape (VRLA).

 Unité de montage: réalise la surveillance de divers paramètres du panneau CC (tel que la tension, le courant, l'état de la batterie), l'alarme et la communication à distance (comme RS485, Ethernet).

 Unité d'adhérence: comprend des disjoncteurs CC, des fusibles, etc., utilisés pour distribuer une alimentation CC à différents circuits de charge et fournir une protection contre les courts-circuits et les surcharges.

 Module de charge: fournit un courant de charge pour la batterie et ajuste automatiquement le mode de charge (tel que le courant constant, la tension constante) en fonction de l'état de la batterie.

2. Quel est le rôle de la batterie dans le panneau DC?

La batterie est la "alimentation de sauvegarde" du panneau DC. Lorsque l'entrée CA est normale, le module de redresseur alimente l'énergie et charge la batterie en même temps; Lorsque le CA est interrompu, la batterie se décharge immédiatement pour assurer une alimentation continue de la charge. Sa capacité doit être calculée en fonction de la puissance de charge et du temps de sauvegarde (comme la «capacité de taux de 10 heures» signifie la capacité de la batterie déchargée à un courant spécifique pendant 10 heures).

Iii. Opération et maintenance

1. À quels paramètres doivent être prêts attention dans l'inspection quotidienne duPanneau DC?

 Entrée CA: la tension est-elle normale (comme 380 V ± 10%), y a-t-il une perte de phase, surtension / sous-tension.

 Sortie CC: la tension est-elle stable (comme le système 110 V généralement maintenu à 115-121V, le système 220V maintenu à 230-242v), et est le courant dans une plage raisonnable.

 Statut de battey: tension monocellulaire (tension normale de la batterie 12V est généralement de 12,5-13,0 V), la température (éviter de dépasser 35 ℃), qu'il y ait un renflement ou une fuite.

 Statut de module: si le module de redresseur fonctionne normalement (état de l'indicateur), qu'il y ait une surcharge ou une alarme de défaut.

Les informations alarmes: si l'unité de surveillance affiche une alarme anormale (telle que la défaillance de l'alimentation CA, la sous-tension de la batterie, la défaillance du module).

2. Quels sont les points de maintenance de la batterie?

 Vérification régulière de la charge et de la décharge: il est recommandé de l'effectuer une fois par an, une décharge profonde à 50% à 80% de la capacité nominale, puis de la recharger pour activer l'activité de la batterie et éviter la sulfuration de la plaque.

 Conserver: nettoyez régulièrement la poussière à la surface de la batterie et vérifiez si les bornes de connexion sont lâches ou corrodées (vous pouvez appliquer de la vaseline pour éviter la rouille).

 Contrôle environnemental: la température de la salle de batterie doit être contrôlée à 20-25 ℃, éviter la température élevée (une température élevée raccourcira la durée de vie) ou à basse température (la basse température réduira la capacité).

 Cycle de remplacement: la durée de vie d'une batterie régulée par la valve est généralement de 5 à 8 ans. Si la différence de tension entre les cellules individuelles est trop grande (plus de 0,2 V) ou que la capacité se décompose à moins de 80% de la valeur nominale, elle doit être remplacée dans le temps.
