Panneau de distribution 20AH-110V CC

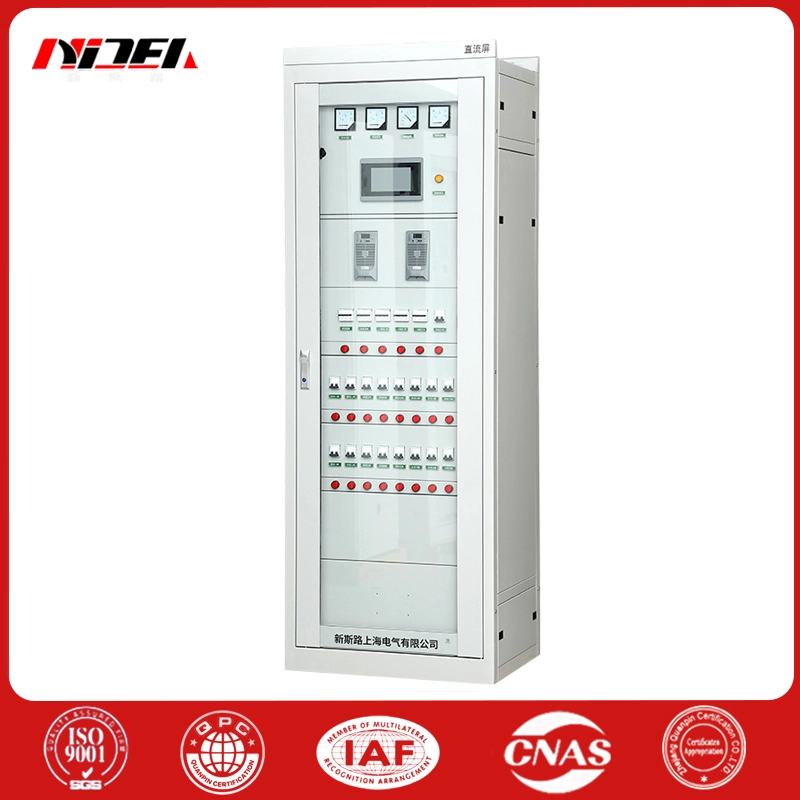

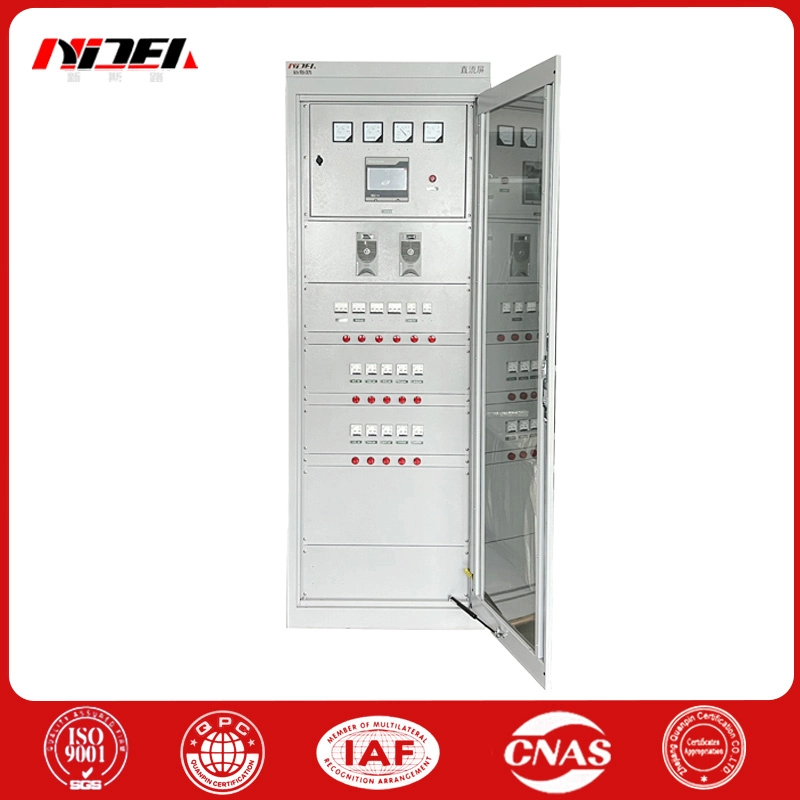

Le panneau de distribution NICEA 20AH-110V DC, appartenant à la série GZDW de panneaux DC contrôlés par micro-ordinateur, est conçu pour les sous-stations, les centrales électriques, les entreprises industrielles et minières, les chemins de fer électrifiés et les immeubles de grande hauteur de différents niveaux de tension, comme le fonctionnement et le contrôle. alimentation pour interrupteurs haute tension, relais de protection et automatismes. Le système adopte un concept de conception intégré, intégrant des modules de surveillance, des modules redresseurs, une surveillance de l'isolation, une inspection de la batterie, une surveillance de la quantité de commutateur et des modules abaisseurs, etc., montrant les caractéristiques d'une technologie de pointe, d'une mesure et d'un contrôle intelligents et d'un fonctionnement pratique. Il prend en charge la communication avec l'ordinateur hôte et réalise facilement les « quatre fonctions à distance ». Il s'agit d'une solution d'alimentation CC idéale pour les environnements sans surveillance.

Explication détaillée des caractéristiques fonctionnelles

Commutation automatique de l'entrée AC double canal : assure un fonctionnement continu et stable du système.

Large adaptabilité d'entrée de tension :adapté à une variété d'environnements de réseau électrique, en particulier dans des conditions difficiles.

Technologie d'alimentation à découpage haute fréquence :conception de sauvegarde à chaud modulaire N+1 pour améliorer la fiabilité du système.

Prise à chaud du module redresseur :prend en charge la maintenance en ligne, un fonctionnement pratique et efficace.

Technologie de commutation efficace :Le module de charge adopte la dernière technologie internationale, avec une efficacité de conversion élevée et de faibles interférences électromagnétiques.

Interface de surveillance diversifiée :Un écran LCD, un écran tactile et d'autres options sont fournis, avec une interface conviviale et un fonctionnement intuitif.

Interface de communication ouverte :Connectez-vous facilement à la sous-station RTU ou au système DCS de la centrale électrique.

Gestion intelligente de la batterie :Surveillance en temps réel de l'état de la batterie, avec compteur de patrouille, avertissement de panne plus précis.

Flexibilité de la surveillance de l'isolation :Relais/détecteur d'isolation intégré ou externe pour répondre à divers besoins.

Surveillance de l'isolement du bus CC :Surveillance en temps réel pour assurer la sécurité du système.

Extension du boîtier de signalisation :Prend en charge la fonction d'alarme d'accident/signal d'avertissement, configurée sur demande.

Protection contre la foudre et protection d'isolation :Multiples mesures de protection pour assurer la sécurité du système et des personnes.

Interface et protocole de communication :Fournit des interfaces RS232 et RS485, prend en charge RTU, CDT, MODBUS et d'autres protocoles de communication.

Débogage et préparation du système

Avant de quitter l'usine, le panneau de distribution NICEA 20AH-110V DC a été entièrement testé et ajusté. Néanmoins, compte tenu des facteurs imprévus pouvant exister pendant le transport, une inspection détaillée est toujours requise avant l'exploitation formelle. Il est recommandé d'utiliser d'abord une charge résistive pour un essai de fonctionnement, puis de connecter la batterie et la charge après avoir confirmé que les performances du chargeur et la tension de fonctionnement de l'armoire d'alimentation sont conformes aux normes. Le potentiomètre de l'équipement a été ajusté selon les spécifications. Ne le déplacez pas sauf si nécessaire. Si un réglage est nécessaire, veuillez contacter le fabricant.

Guide d'emballage, de transport et de stockage

Emballage professionnel :Utilisez une boîte d'emballage entièrement fermée, résistante à l'humidité, à la poussière et aux dommages mécaniques, et la batterie est emballée séparément.

Transport sécurisé :Évitez les vibrations, les impacts ou les inversions graves pour garantir la sécurité du produit.

Stockage adéquat :L'équipement doit être stocké dans un environnement aéré et sec, à l'abri des températures élevées, de la poussière et des poudres métalliques, et prendre des mesures de protection contre la pluie, l'humidité et le soleil.

Stockage de la batterie :Placer dans un environnement sec et aéré avec une température ambiante ne dépassant pas 25°C et une humidité ne dépassant pas 70%. Le stockage à long terme nécessite une charge et une décharge régulières ainsi qu'une protection par vaseline.

Documents joints

Comprend un manuel du système, un rapport d'inspection d'usine, des dessins de conception du système et un certificat de produit pour garantir que les utilisateurs comprennent et utilisent pleinement notre panneau de distribution 20AH-110V DC.

Service après-vente et guide de commande

Engagement service après-vente :

Sous réserve du respect des règles de stockage, d'utilisation, d'installation et de fonctionnement sûr, dans un délai d'un an à compter de la date d'installation (pas plus de 15 mois à compter de la date de livraison), nous assurerons la mise en service, la réparation ou le remplacement des pièces dues. aux problèmes causés par la qualité de fabrication.

Notes de commande :

Définir clairement les scénarios d’application et les utilisations des équipements.

Fournissez le nom de l’équipement, le modèle, les spécifications ou les exigences en matière de paramètres du système.

S'il existe des environnements d'utilisation particuliers ou des exigences techniques, veuillez les expliquer en détail lors de la commande.

Les questions non couvertes feront l'objet du contrat de commande et les questions non spécifiées dans le contrat feront référence aux documents techniques du fabricant.
