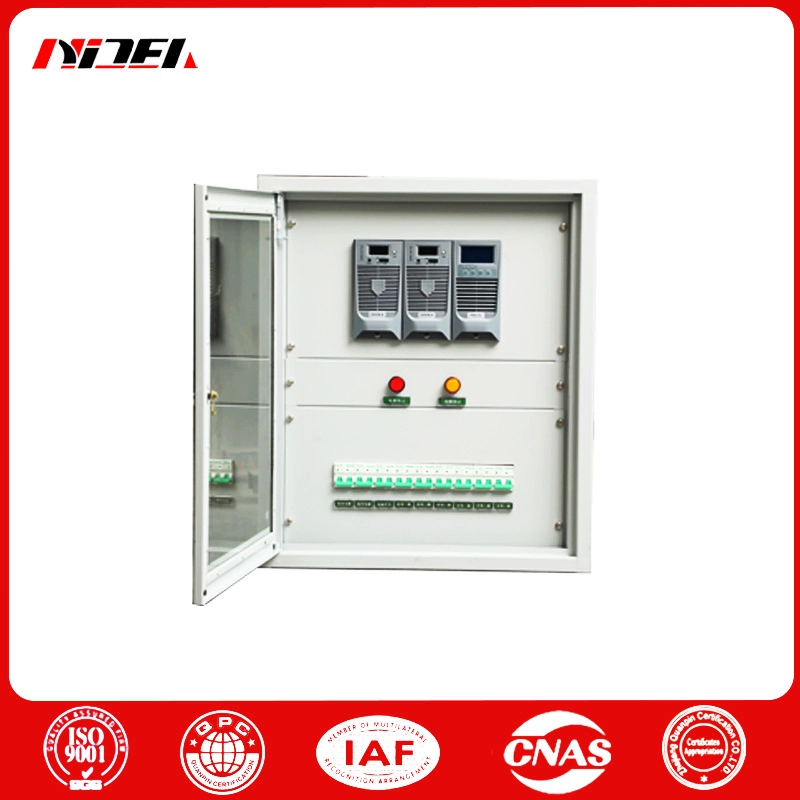

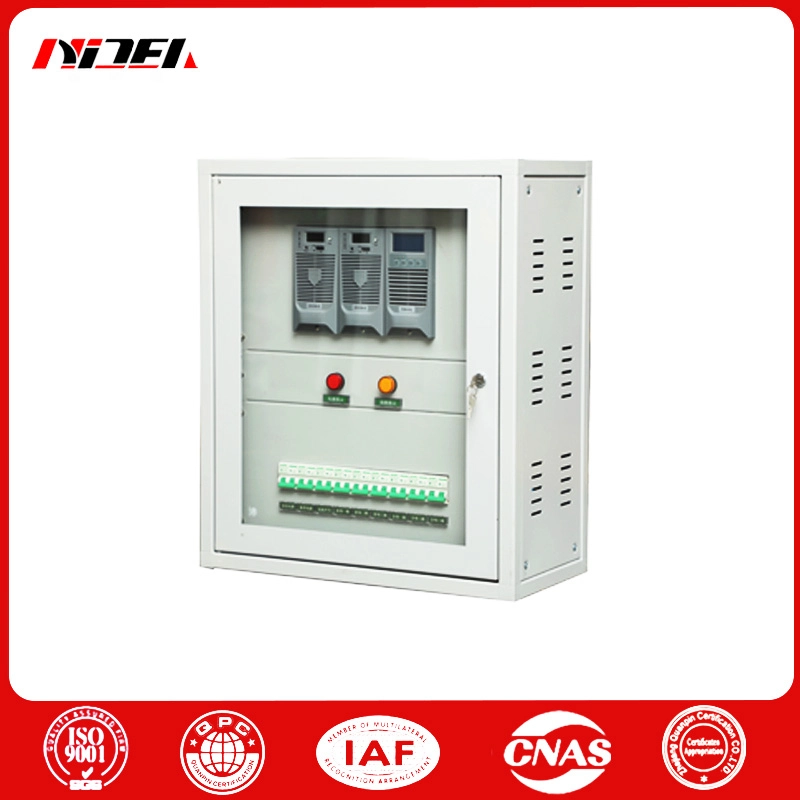

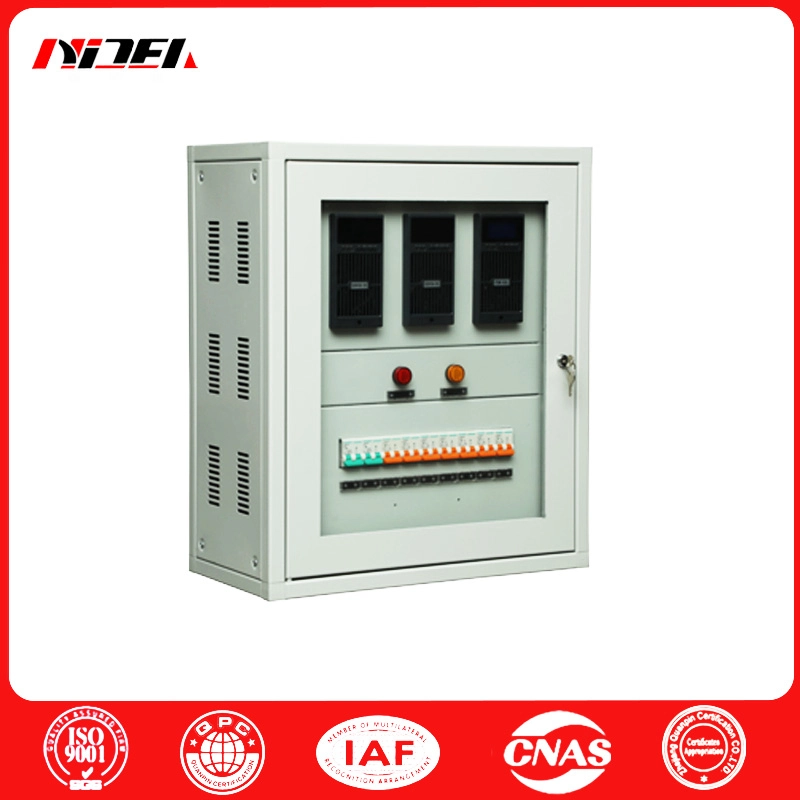

Armoire CC murale 12AH-110V

L'armoire CC murale NICEA 12AH-110V est un produit de haute fiabilité conçu avec de nombreuses années d'expérience en développement. Il se compose d'une partie de distribution d'entrée CA, d'une partie redresseur, etc. Il présente les caractéristiques d'une petite taille, d'une structure simple, d'une installation murale et d'aucune occupation d'espace. Il est principalement utilisé dans diverses stations de commutation et transformateurs utilisateurs. Le système fournit une alimentation CC pour l'ouverture et la fermeture du disjoncteur ainsi que des instruments, des compteurs, des relais de protection et un éclairage de secours dans le circuit secondaire.

Caractéristiques fonctionnelles :

L'armoire CC murale 1,12 Ah-110 V présente les caractéristiques d'une petite taille, d'une structure simple, d'une installation murale et d'une absence d'occupation de l'espace.

L'armoire CC murale 2,12 Ah-110 V adopte la conception modulaire unique de l'alimentation à découpage, de la sauvegarde à chaud redondante,

3. Plage d'entrée de tension ultra-large, forte applicabilité du réseau, peut être utilisée dans des endroits avec un environnement relativement difficile.

4. Le module de charge peut être branché et déconnecté sous tension, et la maintenance en ligne est pratique et rapide.

5. Le module de charge adopte la dernière technologie internationale de commutation douce, avec un taux de conversion élevé et de faibles interférences électromagnétiques.

Matériel d'armoire CC mural 6,12 Ah-110 V, technologie d'équilibrage de courant autonome à faible différence, la valeur typique du déséquilibre de courant de sortie entre les modules est de ± 3 %.

7. Le module de charge a passé les réglementations de sécurité CE et la certification de compatibilité électromagnétique, ce qui est fiable et sûr.

8. La conception de l'interface ouverte dispose de fonctions de communication puissantes, ce qui est très pratique à connecter au dispositif RTU de la sous-station ou au système de surveillance informatique de la centrale électrique DCS.

9. Gestion et protection automatiques de la batterie, surveillance automatique en temps réel de l'état de fonctionnement de la batterie et de divers paramètres. Il est plus pratique de l'utiliser avec l'instrument d'inspection de la batterie pour surveiller l'état de défaut de la batterie et de ses cellules individuelles.

10. Un relais de surveillance d'isolation intégré, un relais d'isolation externe ou un testeur d'isolation peuvent également être utilisés, ce qui est flexible.

11. Surveillance pratique et en temps réel de l'isolation du bus DC.

12. Selon les besoins de l'utilisateur, une boîte de signalisation peut être ajoutée pour réaliser la fonction d'alarme du signal d'accident ou du signal d'avertissement.

L'armoire CC murale 13,12 AH-110 V peut choisir deux entrées CA (dont l'une peut être sélectionnée comme alimentation PT100VAC), et l'alimentation PT limite automatiquement la puissance de sortie.

Paramètres du produit

Emballage, transport et stockage du système

Ajustement du système :

Avant de quitter l'usine, l'armoire DC murale 12AH-110V a été testée et tous les points de fonctionnement ont été ajustés. En principe, l'utilisateur peut l'utiliser après le déballage. Cependant, certains facteurs imprévus peuvent provoquer des pannes pendant le transport. Il doit donc être soigneusement vérifié avant sa mise en service officielle. Après l'inspection, vous pouvez d'abord utiliser une charge résistive (telle qu'une résistance, un four électrique, etc.) pour un essai de fonctionnement. Lorsque les indicateurs de performance du chargeur et les tensions de fonctionnement de l'armoire d'alimentation répondent aux exigences et que les composants électriques fonctionnent correctement, la batterie et la charge peuvent être connectées pour un fonctionnement formel. Toutes sortes de potentiomètres de l'équipement ont été ajustés selon les spécifications avant de quitter l'usine. Sauf besoin particulier, aucun ajustement n’est requis. Si un réglage supplémentaire est nécessaire, veuillez contacter le fabricant.

Emballage et transport :

1. Emballage : Le matériau d'emballage doit être une boîte d'emballage entièrement fermée, résistante à l'humidité, à la poussière et non soumise à des dommages mécaniques. Les piles doivent être emballées individuellement ;

2. Transport : Le produit ne doit pas être soumis à de fortes vibrations, impacts ou inversions pendant le transport ;

3. Stockage : Après l'achat de l'équipement, s'il ne peut pas être mis en service immédiatement et nécessite un stockage à court ou à long terme, veuillez faire attention aux points suivants :

un. L'équipement doit être stocké dans un environnement aéré et sec, loin des endroits à haute température, poussière ou poudre métallique. Le lieu de stockage doit être doté de mesures de protection contre la pluie, l'humidité et le soleil ;

b. La batterie doit être stockée dans un environnement intérieur sec et ventilé avec une température ambiante ne dépassant pas 25 ℃ et une température ne dépassant pas 70 % ;

c. Les batteries préparées pour un stockage à long terme doivent être chargées et déchargées normalement tous les six mois. Après avoir nettoyé la surface de la batterie à l'état déchargé, appliquez uniformément une couche de vaseline sur le pôle de la batterie, l'écrou, le coussinet métallique et le cavalier, et stockez-la dans un environnement intérieur aéré, sec et à 25 ± 10 ℃.

Documents aléatoires :

Manuel du système d'armoire CC murale 12AH-110V, rapport d'inspection d'usine, dessins de conception du système, certificat de produit.

Service après-vente et instructions de commande :

Si l'utilisateur respecte strictement les règles de stockage, d'utilisation, d'installation et de fonctionnement sûr, dans un délai d'un an à compter de la date d'installation, mais pas plus de 15 mois à compter de la date d'expédition par le fabricant, si le produit est endommagé ou ne peut pas fonctionnent correctement en raison d'une mauvaise qualité de fabrication, le fabricant est responsable de la mise en service, de la réparation ou du remplacement conditionnel des pièces pour l'utilisateur.

Instructions de commande :

1. Il est nécessaire de comprendre le site d’application et le but de l’équipement ;

2. Lors de la passation d'une commande, indiquez les exigences en matière de nom de l'équipement, de modèle, de spécification ou de paramètre du système.

3. Si l'utilisateur a un environnement d'utilisation particulier et d'autres exigences techniques pour l'équipement, veuillez les spécifier en détail lors de la commande.

4. Pour le reste, c'est le contrat de commande qui prévaut ! Si rien n'est clair dans le contrat de commande, les documents techniques correspondants du fabricant font foi !
