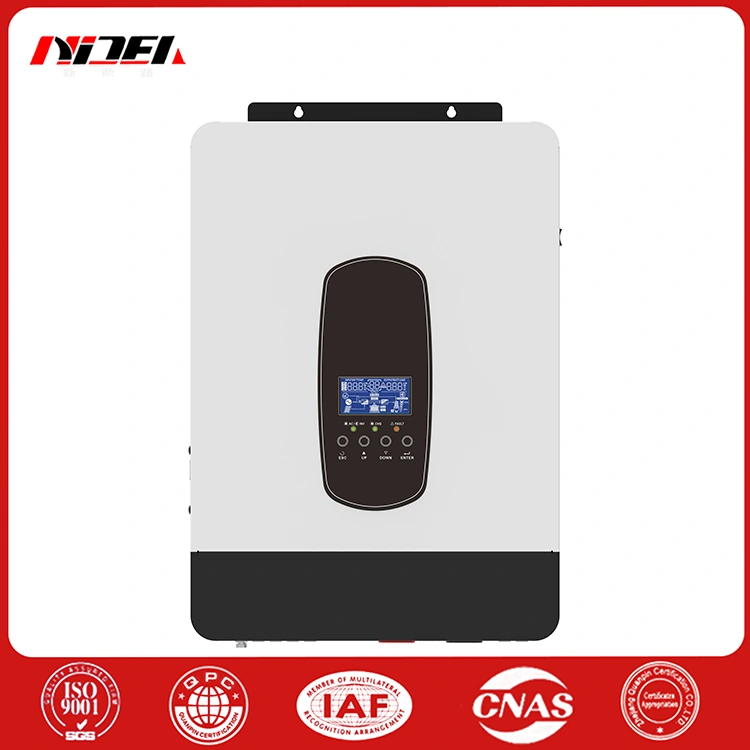

Quels avantages fonctionnels de base l'onduleur de stockage d'énergie photovoltaïque domestique de la série SP apporte-t-il aux aménagements résidentiels d'énergie renouvelable ?

1. Définition de base et structure intégrée interne de l’équipement d’onduleur de stockage d’énergie photovoltaïque domestique

Avant d’explorer les avantages en termes de performances des onduleurs à stockage photovoltaïque intégré, il est nécessaire de clarifier le positionnement de ce type d’équipement dans les systèmes énergétiques résidentiels. Un onduleur solaire autonome ne peut convertir que le courant continu généré par les panneaux photovoltaïques en courant alternatif pour une utilisation domestique instantanée, tandis qu'un chargeur de batterie indépendant ne peut effectuer qu'une gestion de charge et de décharge à canal unique. La configuration divisée traditionnelle nécessite que plusieurs équipements fonctionnent ensemble, ce qui entraîne des problèmes tels qu'un câblage complexe, un grand espace d'installation et une coordination incohérente des signaux entre les modules.

Les onduleurs de stockage d'énergie photovoltaïque domestique intégrés intègrent trois modules fonctionnels de base : un contrôleur de charge solaire MPPT, un onduleur bidirectionnel AC-DC et un gestionnaire de commutation d'alimentation réseau-batterie dans une seule armoire compacte. Tous les circuits de conversion de puissance, de planification d'énergie et de détection de signal sont optimisés et adaptés par pré-étalonnage en usine, ce qui réduit considérablement la perte de coordination entre les équipements discrets. En tant que gamme de produits intégrés matures développée pour la construction de micro-réseaux familiaux,Onduleur de stockage d'énergie photovoltaïque domestique série SPhérite pleinement de cette idée de conception intégrée et optimise la disposition du circuit pour différentes échelles de consommation électrique domestique de 2 200 VA à 7 000 VA.

1.1 Trois modules fonctionnels internes de base

• Module de charge solaire MPPT : responsable de la capture du point de sortie de puissance maximale des panneaux photovoltaïques sous différentes intensités lumineuses, de la conversion de la tension continue variable des panneaux photovoltaïques en courant de charge stable pour les batteries au lithium et de la prise en charge d'une large fenêtre de tension d'entrée pour adapter diverses spécifications de panneaux solaires domestiques courants.
• Module d'inversion bidirectionnel DC-AC : complète la conversion de puissance bidirectionnelle. En état de charge, il convertit le courant alternatif du réseau en courant continu pour compléter la puissance de la batterie lorsque la lumière du soleil est insuffisante ; En état d'alimentation, il convertit l'alimentation CC de la batterie en alimentation CA à onde sinusoïdale pure standard de 230 V pour toutes les charges électriques domestiques.
• Module de gestion intelligent de la commutation d'énergie : collecte en temps réel les signaux de tension de l'entrée photovoltaïque, de la borne de batterie et du réseau municipal, commute automatiquement les canaux d'alimentation électrique dans un temps de conversion de l'ordre de la milliseconde et prend en charge la programmation manuelle de la priorité d'alimentation énergétique pour répondre aux habitudes personnalisées d'utilisation de l'énergie domestique.

1.2 Avantages structurels de la disposition des armoires tout-en-un

La disposition du circuit interne du produit élimine le câblage redondant entre les contrôleurs indépendants. Tous les canaux de transmission de puissance sont des connexions à barres de cuivre intégrées à l'intérieur de la coque, ce qui réduit l'impédance de la ligne et évite les pertes d'énergie causées par un câblage externe desserré lors d'une utilisation à long terme. La coque adopte une structure de dissipation thermique divisée, séparant la zone du tube de puissance haute puissance et la zone de la carte de commande de signal, de sorte que la chaleur générée pendant le fonctionnement à charge élevée n'interfère pas avec le circuit de détection de précision, prolongeant efficacement le cycle de service stable des composants électroniques internes.

2. Répartition des paramètres du modèle pleine puissance de la gamme de produits de la série SP

La gamme de produits couvre quatre spécifications électriques de base pour correspondre respectivement aux échelles de consommation électrique des petits appartements, des familles de taille moyenne et des grandes villas. Chaque modèle est équipé d'un niveau de tension de batterie adapté, d'un courant de charge solaire maximal et d'une capacité de sortie de puissance de pointe, évitant ainsi le gaspillage de performances de l'équipement causé par une sélection aveugle du modèle ou une capacité de charge insuffisante. Le tableau de spécifications complet suivant trie les paramètres standard fixes de chaque modèle pour référence utilisateur dans la conception de correspondance du système.

2.1 Logique de correspondance des paramètres pour les scénarios de ménages

• Modèle de petite puissance SP-2200 : convient aux appartements d'une seule pièce ou aux chalets de vacances à faible consommation d'énergie quotidienne, ne prenant en charge que de petites charges telles que l'éclairage, les ordinateurs portables et les petits réfrigérateurs, associé à des batteries basse tension 12 V, avec un petit volume global d'armoire et une installation murale facile dans des espaces de stockage étroits.
• Modèles de puissance moyenne SP-3200 et SP-4000 : les spécifications les plus largement utilisées pour les ménages ordinaires de trois chambres, peuvent piloter simultanément des machines à laver, des climatiseurs et des petits appareils de cuisine, le système de batterie 24 V réduit les pertes de courant élevées par rapport aux modèles 12 V, et le courant de charge solaire maximal atteint 80 A pour prendre en charge les panneaux photovoltaïques de capacité moyenne.
• Modèle haute puissance SP-7000 : ciblant les grandes villas et les bâtiments résidentiels à plusieurs étages, l'architecture de batterie haute tension 48 V réduit considérablement le courant de câblage, prend en charge la disposition des panneaux photovoltaïques à grande échelle et le courant de charge MPPT très important de 110 A peut rapidement remplir des batteries de stockage d'énergie au lithium de grande capacité dans une courte fenêtre d'ensoleillement.

2.2 Paramètres standard universels partagés par tous les modèles

Tous les produits de la série adoptent des normes d'entrée et de sortie CA cohérentes pour unifier la difficulté d'installation et de maintenance après-vente. La tension de sortie nominale est fixée à 230 V CA avec une tolérance de fluctuation de tension de ± 5 %, et la fréquence identifie automatiquement 50 Hz ou 60 Hz sans opération de commutation manuelle. La fenêtre de travail MPPT d'entrée PV couvre uniformément 55 V CC à 450 V CC, de sorte que les utilisateurs n'ont pas besoin de recalculer les règles de correspondance de tension lors du remplacement ou de l'extension des panneaux solaires à un stade ultérieur du fonctionnement du système.

3. Modules techniques de base qui améliorent l'efficacité de l'utilisation de l'énergie solaire

La valeur fondamentale des équipements de stockage photovoltaïques domestiques réside dans la capture et le stockage complets de l'énergie solaire renouvelable, et dans l'évitement du gaspillage des ressources lumineuses provoqué par une plage de tension étroite ou une faible puissance de charge des onduleurs traditionnels. Cette gamme de produits est équipée de trois modules techniques améliorant l'efficacité, qui améliorent conjointement le taux d'utilisation efficace des panneaux photovoltaïques dans des conditions d'éclairage instables telles que le matin, le soir et les jours nuageux.

3.1 Technologie de suivi solaire MPPT à large portée

La fenêtre d'entrée photovoltaïque ultra-large de 55 à 450 V CC est un point fort technique clé de toute la série. De nombreux onduleurs hybrides à faible coût sur le marché ne prennent en charge que le MPPT démarrant au-dessus de 100 V CC, qui ne peut pas collecter la faible puissance lumineuse générée par les panneaux solaires à l'aube et au crépuscule, ce qui entraîne le rejet d'une grande quantité d'énergie solaire disponible. L'équipement peut commencer à suivre la production d'énergie lorsque la tension aux bornes PV atteint 55 V CC, capturant une puissance de faible puissance dans des environnements à faible luminosité et prolongeant chaque jour le temps de collecte d'énergie efficace des panneaux photovoltaïques.

Le contrôleur MPPT haute puissance intégré prend en charge le suivi dynamique en temps réel du point de puissance maximale avec une vitesse de réponse en millisecondes. Lorsque les couches de nuages ​​bloquent la lumière du soleil et que la tension de sortie du panneau fluctue fortement, le module peut ajuster rapidement le cycle de charge pour verrouiller le point de sortie de puissance optimal sans perte de puissance évidente pendant le processus de commutation. L'efficacité maximale de conversion d'énergie de l'ensemble de la machine atteint 98 %, minimisant ainsi la perte d'énergie lors du processus de conversion de l'énergie solaire CC en énergie stockée dans la batterie.

3.2 Conception du circuit de sortie CA à onde sinusoïdale pure

De nombreux onduleurs hors réseau d'entrée de gamme adoptent une sortie d'onde sinusoïdale modifiée, qui contient un grand nombre de composants harmoniques. Lors de l’alimentation d’équipements électroniques de précision tels que des ordinateurs de bureau, des téléviseurs intelligents et des climatiseurs à conversion de fréquence, cela provoquera un bruit anormal, un échauffement de l’équipement et une durée de vie raccourcie des circuits internes. Chaque modèle deOnduleur de stockage d'énergie photovoltaïque domestique série SPproduit une puissance CA à onde sinusoïdale pure standard entièrement conforme à la forme d'onde du réseau municipal, sans interférence harmonique supplémentaire.

• Prise en charge d'un fonctionnement stable pour les équipements électroniques de précision tels que les ordinateurs, les moniteurs et les hôtes de contrôle de maison intelligente sans distorsion du signal ni panne.
• Réduisez la perte de bobine interne des charges inductives telles que les réfrigérateurs, les compresseurs de climatiseur et les pompes à eau, en réduisant la chaleur générée pendant le fonctionnement de l'équipement et en prolongeant le cycle de service des appareils électroménagers.
• Aucune interférence électromagnétique avec les équipements audio environnants, les caméras de surveillance et les appareils de communication sans fil, évitant ainsi le scintillement de l'écran et le bruit audio causés par des défauts de forme d'onde d'alimentation.

3.3 Gestion intelligente bidirectionnelle de la charge de la batterie compatible avec le Lithium BMS

L'équipement réserve des interfaces de communication spéciales pour les systèmes BMS de batteries au lithium, réalisant une interaction de signal bidirectionnel entre l'onduleur et les batteries de stockage d'énergie. L'onduleur peut lire en temps réel les données de tension, de température et de capacité restante des cellules de la batterie, ajuster dynamiquement le courant de charge et la tension de charge flottante en fonction de l'état réel de la batterie, évitant ainsi les dommages causés par la surcharge, la sous-charge et la surchauffe des cellules au lithium causés par les paramètres de charge fixes des onduleurs ordinaires sans fonction de communication BMS.

Différents seuils de tension de charge flottante et de protection contre les surcharges sont définis pour chaque spécification de tension de batterie. Lorsque la batterie atteint la norme de tension de charge flottante, le courant de charge diminue automatiquement pour maintenir un état de charge complète sûr ; Une fois que la tension aux bornes atteint le seuil de protection contre les surcharges, le canal de charge solaire MPPT et le canal de charge CA du réseau seront coupés de manière synchrone pour former une protection de sécurité de batterie à double couche.

4. Programmation de priorité énergétique multimode et logique de correspondance de scène domestique

Les habitudes de consommation d'énergie des ménages varient considérablement selon les familles : certains utilisateurs espèrent donner la priorité à la consommation d'énergie solaire pour réduire leur dépendance à l'égard de l'approvisionnement électrique du réseau municipal ; certaines familles vivant dans des zones où l'alimentation électrique du réseau est instable ont choisi la batterie de secours comme principale source d'énergie pour éviter les pannes de courant ; les utilisateurs disposant d'une alimentation électrique du réseau peuvent également définir la recharge du réseau comme canal supplémentaire pour les batteries les jours de pluie continus. Cette série d'onduleurs prend en charge la commutation programmable de priorité d'alimentation en énergie, permettant aux utilisateurs de personnaliser la logique de planification énergétique en fonction des scénarios de vie.

4.1 Trois modes de priorité d'approvisionnement en énergie personnalisables

• Premier mode d’énergie solaire : le système utilise la production d’énergie photovoltaïque comme principal canal d’alimentation électrique. L’énergie solaire alimente directement les charges domestiques en premier, et l’excès d’énergie charge la batterie. Ce n'est que lorsque l'énergie solaire est complètement épuisée et que la capacité de la batterie atteint le seuil défini que le système passe automatiquement à l'alimentation électrique du réseau municipal, maximisant ainsi la consommation d'énergie solaire auto-générée.
• Mode d’énergie de la batterie d’abord : convient aux zones présentant des pannes de courant fréquentes sur le réseau. La batterie assure la tâche principale d’alimentation électrique toute la journée. Les panneaux solaires chargent la batterie uniquement en cas de production d'énergie excédentaire, et le réseau n'intervient pour charger la batterie que lorsque la puissance de la batterie est épuisée, garantissant ainsi une alimentation électrique continue aux charges domestiques critiques telles que les équipements médicaux et les réfrigérateurs stockant des aliments frais.
• Mode supplémentaire du réseau municipal : applicable aux zones résidentielles avec un réseau électrique stable et un temps pluvieux à long terme. Le réseau peut aider à charger la batterie lorsque la production d'énergie solaire est insuffisante, et la batterie n'intervient pour l'alimentation électrique que pendant de courtes fluctuations du réseau électrique afin d'équilibrer la consommation électrique de pointe instantanée des appareils électroménagers.

4.2 Commutation de canal de puissance au niveau de la milliseconde adaptée à différents types de charge

L'équipement définit deux normes de temps de conversion de puissance différentes pour répondre aux différentes exigences de sensibilité de charge, évitant ainsi les défauts d'arrêt de l'équipement causés par une interruption de commutation de puissance :

• Norme de commutation rapide de 10 ms : conçue pour les charges électroniques de précision telles que les ordinateurs de bureau, les serveurs et les hôtes de surveillance. Le temps de conversion ultra-court garantit que l'équipement ne déclenchera pas d'arrêt automatique ou de perte de données lors de la commutation d'alimentation réseau-batterie.
• Norme de commutation universelle de 20 ms : convient aux charges résistives et inductives domestiques classiques telles que l'éclairage, les réfrigérateurs et les chauffe-eau. Le temps de conversion légèrement prolongé peut réduire le courant d'impact instantané généré lors de la commutation de canal et protéger le circuit interne du tube de puissance de l'onduleur contre les dommages causés par l'impact.

Les utilisateurs peuvent librement changer le mode de temps de conversion via le panneau de commande en fonction de l'équipement électrique principal fonctionnant à la maison, sans modification matérielle supplémentaire ni travail de transformation de circuit, ce qui améliore considérablement l'adaptabilité de la scène de l'ensemble du système.

5. Système de protection de sécurité intégré et performances d'adaptation à basse température

La sécurité est la principale norme d’évaluation des équipements électroménagers installés dans les espaces de vie. Cette série d'onduleurs intègre des circuits de protection doubles matériels et logiciels multicouches, couvrant tous les risques de panne courants pouvant survenir lors du fonctionnement à long terme des systèmes de stockage photovoltaïques, et est équipée d'une fonction spéciale de démarrage à froid pour faire face aux environnements d'installation à basse température dans les zones résidentielles à haute latitude ou à haute altitude.

5.1 Fonctions de protection automatique contre les pannes à couverture complète

• Protection contre les surcharges : détecte en temps réel la puissance de sortie CA totale. Lorsque la puissance de charge dépasse la puissance nominale du modèle pendant une période continue, le système enverra d'abord un signal d'alarme sonore et visuel et coupera automatiquement le canal de sortie CA si l'état de surcharge persiste pour éviter de brûler les composants d'alimentation internes.
• Protection haute température : plusieurs capteurs de température sont répartis sur le tube d'alimentation, le transformateur et la borne de connexion de la batterie à l'intérieur de l'armoire. Une fois que la température interne dépasse le seuil de fonctionnement sûr, le ventilateur fonctionnera à pleine vitesse pour dissiper la chaleur ; si la température continue d'augmenter, l'onduleur arrêtera la sortie d'inversion pour refroidir automatiquement.
• Protection contre les courts-circuits de sortie : coupez instantanément le circuit de sortie CA en quelques microsecondes lorsque le fil sous tension et le fil neutre de la borne de sortie sont court-circuités, évitant ainsi les risques d'incendie causés par l'impact du courant de court-circuit sur le câblage et la coque de l'armoire.
• Double protection contre la surcharge et la décharge excessive de la batterie : combiné au circuit de détection de tension matérielle et aux données de communication BMS, le système coupe respectivement les canaux de charge ou de décharge lorsque la batterie atteint la tension de charge limite supérieure ou la tension de décharge limite inférieure pour éviter des dommages irréversibles aux cellules de la batterie au lithium.

5.2 Large plage de température de fonctionnement et fonction de démarrage à froid

La fenêtre de température de fonctionnement standard de l'équipement couvre -10 ℃ à 55 ℃ et la plage de température de stockage s'étend de -15 ℃ à 60 ℃, s'adaptant aux changements de température saisonniers dans la plupart des zones résidentielles du monde. De nombreux onduleurs similaires sur le marché ne peuvent pas démarrer normalement lorsque la température ambiante est inférieure à 0℃, et la capacité de décharge de la batterie chutera fortement dans les environnements à basse température, entraînant l'arrêt du système en hiver.

Le module de démarrage à froid indépendant intégré à l'armoire peut activer le circuit auxiliaire de préchauffage de la batterie lorsque la température ambiante descend en dessous de zéro, préchauffer la zone de connexion des bornes de la batterie et le circuit d'alimentation interne à la température de fonctionnement minimale sûre avant le démarrage formel, garantissant ainsi que l'équipement peut fonctionner de manière stable dans des environnements hivernaux à basse température sans opération de préchauffage manuel par les utilisateurs. La carte de circuit imprimé interne adopte des composants électroniques résistants aux basses températures et le canal de dissipation thermique est conçu pour éviter l'accumulation de givre à l'intérieur de l'armoire dans des conditions d'humidité élevée et de basse température, permettant un fonctionnement normal dans un environnement d'humidité relative sans condensation de 5 % à 95 %.

6. Système de surveillance des communications à distance et conception intelligente de dissipation thermique

La gestion énergétique résidentielle moderne impose des exigences plus élevées en matière de visualisation des données en temps réel des systèmes de stockage photovoltaïques. Les onduleurs traditionnels sans fonctions de communication obligent les utilisateurs à vérifier quotidiennement l'état de fonctionnement de l'équipement sur site, ce qui ne permet pas de détecter à temps les défauts cachés tels que l'atténuation de la production d'énergie des panneaux photovoltaïques et la charge anormale de la batterie. Cette série réserve des interfaces de communication filaires standard et des modules de surveillance sans fil en option pour réaliser une visualisation complète des données à distance.

6.1 Architecture d'interface de communication multicanal

Deux ports de communication RS485 indépendants sont préinstallés sur chaque modèle, réalisant la séparation du signal entre la communication BMS de la batterie et la transmission de surveillance à distance afin d'éviter les interférences de diaphonie du signal :

• Le premier port RS485 est dédié à la connexion du BMS de la batterie au lithium, transmettant exclusivement les données de température, de tension et de capacité restante des cellules de la batterie, garantissant une interaction stable en temps réel entre l'onduleur et la batterie de stockage d'énergie sans être occupé par la transmission de données de surveillance à distance.
• Le deuxième port RS485 peut être commuté sur la sortie de signal RS232, utilisé pour la connexion filaire avec des hôtes de surveillance de bureau ou des équipements de contrôle industriel, prenant en charge la transmission de données filaire longue distance pour les utilisateurs qui ont besoin de construire des plates-formes de gestion d'énergie centralisées.

Les utilisateurs peuvent sélectionner des modules de communication sans fil GPRS ou WiFi en option en fonction des conditions de leur réseau domestique. Après avoir installé le module sans fil, le système peut télécharger des données en temps réel telles que la production d'énergie photovoltaïque, la puissance de charge et de décharge de la batterie, la consommation électrique de la charge domestique et la puissance d'entrée du réseau vers le serveur cloud, et les utilisateurs peuvent visualiser tous les paramètres de fonctionnement à distance via des téléphones mobiles ou des ordinateurs à tout moment sans être limités par l'emplacement d'installation de l'onduleur.

6.2 Dissipation thermique du ventilateur intelligent à vitesse variable sensible à la température

Les ventilateurs à vitesse fixe équipés sur la plupart des onduleurs à faible coût fonctionnent à pleine vitesse toute la journée, quelle que soit la charge de l'équipement et la température interne, ce qui provoque des interférences sonores de fonctionnement continues dans l'espace de vie et accélère l'usure des roulements du ventilateur pour raccourcir la durée de vie des composants de dissipation thermique. Le système de contrôle intelligent du ventilateur de cette série collecte des données de température interne en temps réel via plusieurs capteurs pour ajuster dynamiquement la vitesse de fonctionnement du ventilateur :

• Lorsque l'équipement fonctionne sous une charge légère et que la température interne est basse, le ventilateur maintient un fonctionnement silencieux à basse vitesse, réduisant considérablement le bruit de fonctionnement mécanique et s'adaptant aux positions d'installation telles que les salons et les chambres.
• Dans des conditions de charge moyenne et élevée, la vitesse du ventilateur augmente de manière synchrone avec l'augmentation de la température pour renforcer la dissipation thermique de la circulation de l'air, garantissant que le circuit d'alimentation interne ne dépassera pas la température de fonctionnement sûre pendant une sortie de puissance élevée de longue durée.
• Si l'équipement entre en état de veille sans sortie de charge, le ventilateur cessera automatiquement de tourner pour éliminer le bruit au ralenti et réduire les pertes mécaniques inutiles des pièces de dissipation thermique.

Le ventilateur adopte des matériaux de roulement silencieux et le conduit d'air à l'intérieur de l'armoire est optimisé pour réduire le bruit de turbulence du flux d'air. Même lorsqu'il fonctionne à pleine vitesse sous une charge élevée, le niveau de bruit global n'interférera pas avec le repos quotidien et le travail des membres de la famille, résolvant ainsi le problème du bruit des onduleurs de stockage photovoltaïques de haute puissance installés à l'intérieur.
